一般情況下，指令的操作數位于plc的存儲器中，此時操作數由操作數標識符和標識參數組成。操作數標識符說明CPU操作數放在存儲器的哪個區域及操作數的位數，標識參數則進一步說明操作數在該存儲區域內的具體位置。
操作數的標識符由主標識符和輔助標識符組成。主標識符表示操作數所在的存儲區，輔助標識符進一步說明操作數的位數長度。若沒有輔助標識符則指操作數的位數是l位。主標識符有I（輸入過程映像存儲區），Q（輸出過程映像存儲區），M（位存儲區），PI（外部輸入），PQ（外部輸出），T（定時器），C（計數器），DB（數據塊），L（本地?cái)?shù)據）；輔助標識符有X（位），B（字節），W（字，2個字節），D（雙字，4個字節）。
PLC的物理存儲器是以字節為單位的，所以存儲單元規定為字節單元。位地址參數用一個點與字節地址分開，如Ml0.1。

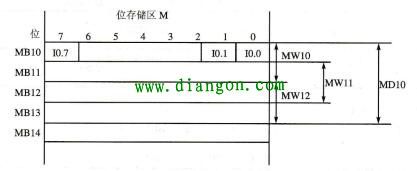

當操作數是字或雙字時，標識符后給出的標識參數是字或雙字內的最低字節單元號。圖給出了以字節單元為基準標記存儲器的存儲單元。當使用寬度為字或雙字的地址時，應保證沒有生成任何重疊的字節分配，以免造成數據讀／寫錯誤。
