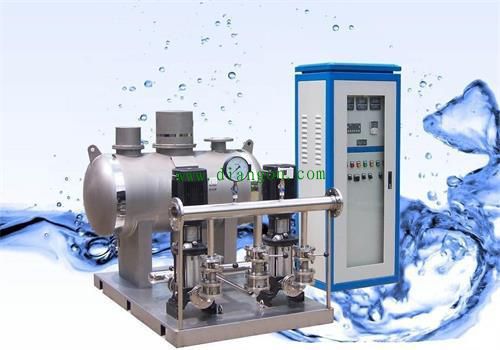

| 變頻恒壓供水設備調試是一項細致的工作，一旦出錯系統就無法正常運行。 一、調試前的準備 1、連接漏電開關、空氣開關、電源，檢查接線無誤后，合上空氣開關，變頻器上電，數碼管顯示0.0。 2、關掉變頻恒壓供水設備電源，電源指示燈熄滅后，再連接起停開關、電機、遠程壓力表、限流電阻等，變頻器和電動機接地端子可靠接地，并仔細檢查。 3、壓力表選用遠程壓力表，安裝在水泵的出水管上，既可直觀測出壓力值，又可以輸出相應的電信號，輸出的電信號傳至遠端的控制器。壓力表有紅、黃、藍三根引出線。 二、變頻恒壓供水設備壓力表電氣技術參數： 1、接線端外加電壓：≤6V(藍、紅) 2、電阻滿量程：400Ω(藍、紅) 3、滿量程壓力上限電阻值：≤360Ω(黃、紅) 4、零壓力起始電阻值：≤20Ω (黃、紅)  三、系統開環調試 1、檢查接線無誤后，合上空氣開關和漏電開關，變頻器上電，數碼管顯示0.0，按JOG鍵，檢查水泵的轉向，若反向，改變電機相序。 2、按變頻恒壓供水設備運行鍵RUN，運行指示燈亮(綠色)，順時針方向旋轉鍵盤旋鈕，輸出頻率上升，觀察壓力表的壓力指示，同時用萬用表直流電壓檔測量變頻器端子VF和GND之間電壓值，記錄下將要設定的恒定壓力對應的反饋電壓值。 3、按停車鍵STOP，變頻器減速停車。 |
