國網湖北省電力有限公司電力科學研究院、中國電力科學研究院的研究人員朱思瑞、劉洋、阮羚、任想、李文佩，在2019年第12期《電工技能學報》上撰文指出（論文標題為“環氧樹脂澆注類絕緣管型母線易發缺點分析及檢測手法”），絕緣管型母線因?yàn)榫哂袡C(jī)械強度高、載流量大及絕緣性能好等杰出優勢，現在廣泛使用于電力、石化等行業。因?yàn)槿鄙傧嚓P(guān)管控準則和規范，導致產品運轉穩定性不高，毛病頻發。

　　絕大多數毛病是因?yàn)槌霎a(chǎn)和現場裝置工藝不到位形成的，且經過常規實驗項目無法有效檢測出毛病，因而本文以絕緣管型母線的出產、現場裝置及現場實驗檢測為切入點，經過對出產和現場裝置各環節進行深入分析，找出其間或許出現的危險，針對這些危險制定相應的現場考核實驗方法，并經過實驗結果來支撐本文提出的實驗方法，提高絕緣管型母線運轉可靠性。

　　隨著國民經濟的增長和科技的發展，企業、居民用電量直線上升，而常用在變電站變壓器低壓側出線或發電機出口側的傳統矩形母線、共箱關閉母線及電力電纜已無法滿意大容量、絕緣化和緊湊化的需求。此外，國網公司十八項反措亦明確提出了35kV及以下變壓器低壓母線應考慮絕緣化的要求，而絕緣管型母線具有這些傳統母線沒有的優勢，在各行業得到廣泛的使用。

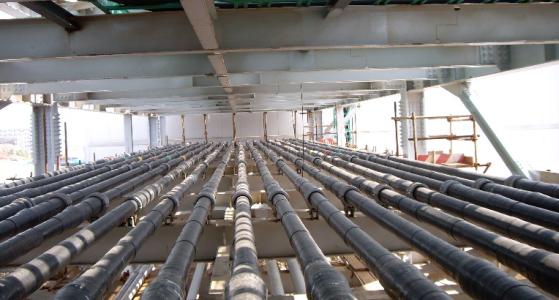

　　絕緣管型母線設備外觀如圖1所示。絕緣管型母線是導體為銅或鋁質金屬圓管外包絕緣的載流導線，絕緣外包有接地金屬屏蔽層。現在常見電壓等級為6～35kV。相比傳統載流設備，因?yàn)槠浣Y(jié)構特點，具有載流量大、安全、敷設便利、節約空間等杰出優勢。據不完全統計，僅2014年全年，在國內各類變電站專項使用的絕緣管型母線年產值已超10億元。

　　管型母線行情

　　銅管母線的集膚效應系數低kf≤1，交流電阻小，絕緣管型母線管型導體的管徑及壁厚規劃應遵照以下各要素的要求：電穩態要求，工程長時間承受額定電流；電暫態要求，工程要求能承受的短時過負荷和短路電流；機械強度要求，電動力、機械力沖擊下

　　的管型母線結構機械強度；導體在不同絕緣結構下的熱阻及已承認條件下的導體及不同絕緣的容許作業溫度；結合有關“經濟電流密度”的取值要求；針對不同電流等級的趨膚效應的影響以及管型母線剛度及作業過程中機械安穩性的要求傳統的矩形母線在技能和結構上越來越難以滿足母線加熱和短路電力的要求，然后導致附加損耗、集膚效應系數增大、截止才能下降和電流分布不均勻。因而，全絕緣管型母線被用來代替矩形母線。因而母線的功率丟失小，若選用多片矩形導體，跟著片數的增加，集膚效應系數不斷擴大，單位截面積的有用載流量下降，片與片之間電流分布不均勻，附加損耗加大，散熱條件差。

　　銅管母線為空心導體，母線內徑風道天然構成熱空氣對流(室內和室外的氣壓差，能天然構成熱空氣對流)天然散熱條件好。

　　5.容許使用[δ]大，機械強度高

　　直接將絕緣銅管母線固定在銅構架上或混凝土支架上，不受環境攪擾可靠性高：絕緣式銅管母線每相是密封屏蔽絕緣，內部無凝露發生，全絕緣母線是指6kV及以上的中高壓銅管母線一般都設置絕緣屏蔽層，部分低壓母線不設置屏蔽層。屏蔽層設置在導體外的絕緣層之間，絕緣層的最外一層上的屏蔽層通過銅編織帶引出接地，使母線的

　　電位為零。屏蔽層消除由于導體表面和內護層表面不光滑引起的表面電場強度的增加。母線加裝接地線，主要為了保護在母線絕緣擊穿毛病或通過較大毛病電流時。金屬護套的感應電壓或許使得絕緣擊穿，引起電弧，使金屬套燒穿。母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。能量損耗小，畢竟節約用戶的出資。且消除了外界潮氣、塵埃以及外物所引起的接地和相間短路毛病，作業具有高度的可靠性，相比之下裸母線排暴露在環境中，簡略受人、小動物以及其他物體偶爾接觸而發生接地和短路，不利于安全作業。
