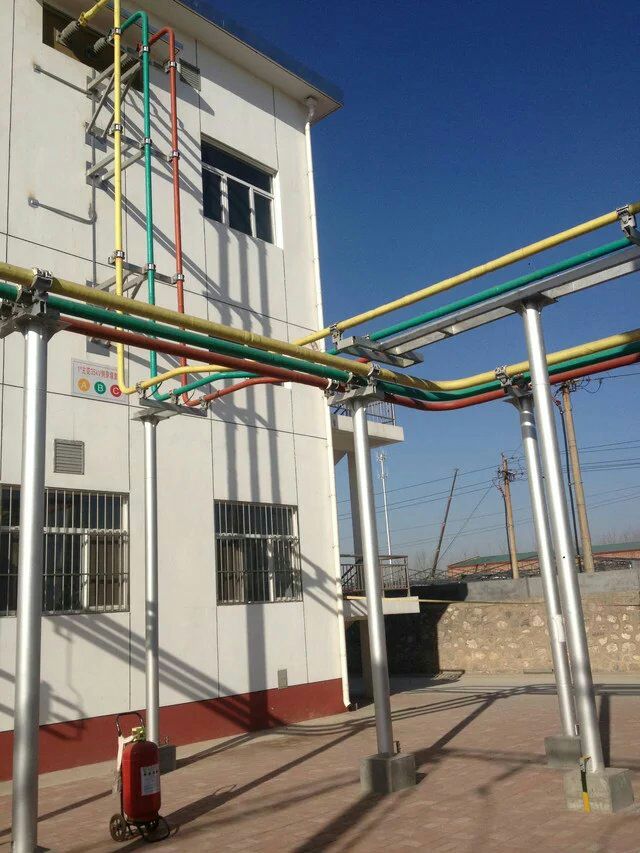

絕緣管型母線是以銅或鋁金屬圓管為導體的載流導線，其絕緣層上覆蓋有接地金屬屏蔽層。目前，普通電壓等級為6~35kV.與傳統載流設備相比，由于其結構特點，它具有載流量大、安全、安裝方便、節省空間等突出優點。

　　針對一些絕緣管母線故障案例，我們做了管型母線故障分析和檢測。
　　（1）部分廠家對影響該類設備質量和性能的關鍵點缺乏充分的了解，缺乏足夠的設計能力和相應的制造水平，無法保證設備質量，缺乏分別在出廠測試環節和交接測試環節驗證產品可靠性的手段和依據。
　　（2）絕緣管母線類似于電力電纜。即使在出廠時能保證部件的質量，其絕緣結構和一些關鍵性能（如密封性）也應在現場安裝后進行測試。因此，需要驗證完整的現場移交測試項目和指標。
　　通過分析，得出以下結論：
　　1.絕緣管母線現場安裝過程復雜，安裝過程直接影響設備的運行可靠性。因此，絕緣管母線系統安裝后，投入運行前，必須進行嚴格的現場交接試驗。
　　2.為了模擬生產和安裝中可能出現的缺陷，制作了四種缺陷樣本，包括接地網末端的毛刺、金屬懸浮電位、主絕緣水分和主絕緣氣隙，以及完整的樣本。從局部放電量、介質損耗因子、電容和接地電流四個狀態量來檢測樣品的絕緣狀態。測試證明局部放電和接地電流測量對缺陷檢測敏感。
　　3.現有的現場交接試驗只有交流耐壓試驗，遠遠不夠。由于絕緣管母線沒有相應的交接試驗標準，為了提高絕緣管母線設備的運行穩定性，促進產業升級，建議環氧樹脂澆注絕緣管母線交接試驗中的絕緣試驗項目包括：介質損耗因數和電容測量、接地電流測量、交流耐壓和后續局部放電測量，并通過試驗結果對絕緣管母線的絕緣性能進行綜合評價和診斷。
