完全絕緣的銅管母線采用空心銅管作為導體，銅管的外表面具有導熱絕緣層，均壓屏蔽層，絕緣防水層，接地屏蔽層，外絕緣層保護管層和紫外線三色絕緣保護層。外部保護層由用于主絕緣的聚四氟乙烯材料，用于均壓層(屏蔽層)的編織銅網和用于絕緣護套的聚烯烴高分子材料組成。完全絕緣的屏蔽母線的結構有點像電纜的外層，并且母線在密封和絕緣的環境中安全可靠地運行。今天，讓我們看一下完全絕緣的銅管母線的安裝要求。

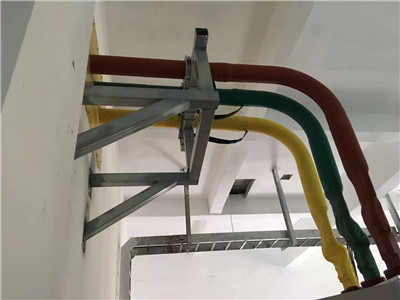

　　銅管母線

　　1.絕緣銅管匯流排的檢查：每根匯流排應具有一定的平直度，無刮擦，顏色均勻，無變形和機械損壞，并且單位長度的曲率小于2mm。

　　2.全絕緣銅管母線的焊接：

　　1)凹槽加工：凹槽加工有特殊的凹槽。凹槽角度在65?75°之間，凹槽光滑均勻，無毛刺和飛邊。焊接前，清潔母線槽的所有50mm側面，無氧化膜，濕氣和油跡。

　　2)管狀母線焊接設備及焊接材料的選擇：管狀母線焊接采用氬弧自動焊接機。盤式焊絲根據管狀母線和焊機設備的材料組成，按照現行國家標準選擇合格的焊絲。

　　3)焊接過程和措施：焊工必須經過認證才能工作。必須對現場的每種母線焊接測試樣品進行測試。測試通過后，管狀母線正式焊接。計算每個管型母線段的焊縫數量和位置，并確保母線每一相的每個管狀母線段的焊縫位置在焊接后保持一致，并且A，B和C三者的焊縫位置一致相管狀母線合理匹配。。在焊接工作開始之前，必須先放置管狀母線支撐框架，并且支架的中心是同一水平線(與水平儀齊平)。中心偏移不大于0.5mm，以確保兩段式管狀母線在焊接過程中位于同一軸上，匹配間隙應在2?3mm范圍內，以確保焊接接頭的焊接質量。管狀母線焊縫為圓形，焊縫光滑，無毛刺或不規則現象。

　　4)其他焊接注意事項：為了提高焊接質量，應選擇純度大于99%的氬氣作為保護氣體。如果在室外進行焊接，則必須采取移動式焊接棚，以防止天氣變化并影響焊接質量。
