一、 性能詳細描述

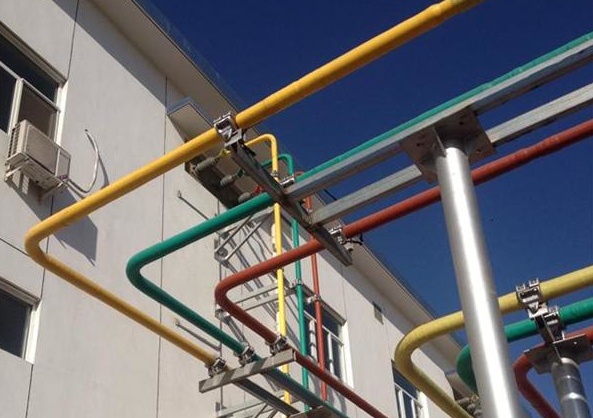

全絕緣屏蔽銅管母線，實質就是利用銅管作導體、外敷絕緣的一種母線產品。在國外被稱之為"管形電纜"。全絕緣屏蔽銅管母線具有大電流，目前最高載流量可以達到12000A，高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前生產、應用主要集中在0.4KV——35KV電壓等級的產品。

執行規范、標準

GB 156——1993 標準電壓

GB 311.1——1997 高壓輸變電設備的絕緣配合

GB/T 762——1996 標準電流

GB/T 763——1990 交流高壓電器在長期工作時的發熱

GB/T 2706——1989 交流高壓電器動熱穩定試驗方法

GB 4208——1993 外殼防護等級（IP代碼）

GB/T 5231——1985 加工銅—化學成分和產品形狀

GB /T 11021——1989 電器絕緣的耐熱性評定和分級

GB /T 16927.1——1997 高電壓試驗技術第一部分：一般試驗要求

GB/T 16927.2——1997 高電壓試驗技術第二部分：測量系統

GB 50150——1991 電氣裝置安裝工程電氣設備交接試驗標準

GB 50260——1996 電力設施抗震設計規范

運行環境條件

周圍空氣溫度 最高溫度： 45℃ 最低溫度：-40℃

最大日溫差：30℃

日照強度：0.1W/cm2(風速0.5m/s)

海拔高度：≤1000m(海拔高于1000m時，需向生產廠家確認)

最大風速：35m/s

環境相對濕度（在25℃時）：日平均值：95% 月平均值：90%

降雨量：年降水量3000mm，日最大降水量 360mm

地震烈度: Ⅶ級，水平加速度：0.25g,垂直加速度：0.125g，頻率：震動頻率20Hz,耐受時間為

正弦波 3周波 安全系數 大于1.67 上述水平加速度按動態條件進行設計和試驗，產品保證在地震和短路同時作用下正常運行。

污穢等級：Ⅳ級（31mm/kv,按最高電壓計算）

雷暴日：90日/年

產品安裝地點：戶內外

二、 優勢

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110KV和220KV變電所低壓側均采用10KV、35KV電壓等級，隨著主變?nèi)萘康募哟?，變壓器低壓?cè)進線側的額定電流也在不斷加大。常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10KV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。

絕緣銅管母線作為矩形母線的替代品。其具有以下特點：

1. 載流量大

絕緣管母線的主體為空心銅管，表面積大，相對常規矩形母線，其導體表面電流密度分布均勻，最高額定電流可達12000A。

2. 絕緣性能好

絕緣銅管母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電場分布均勻，電氣絕緣性能強?？梢灾苯油ㄟ^電纜溝和電纜夾層。

3. 機械強度高

絕緣銅管母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距最大可達8米。

4. 散熱好、溫升低

絕緣銅管母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好，相比常規母線要好。

5. 損耗低

絕緣銅管母線的外形決定了其表面集膚效應系數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣母線的絕緣層的介質損耗低于0.01%。

6. 絕緣材料耐熱系數高

交聯屏蔽絕緣管型母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在-200℃～+200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧40年。

7. 抗電氣震動能力強

動穩定試驗結果表面，電壓10KV、額定電流4000A的銅質管母，可承受63KA（4s）短路電流沖擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。

8. 不受環境干擾，可靠性高

絕緣銅管母線的每相是封閉屏蔽絕緣，內部無凝露產生，且消除了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。 母線架構簡明、布置清晰、安裝方便、維護工作量少。

產品一次安裝成功，終身免維護。

三、特殊優點

1.規格尺寸標準、合理

根據客戶需要的母線的載流量、絕緣等級，為客戶選擇最合理的規格尺寸。以達到既能充分滿足技術需求，又能為不懂的技術的客戶節省費用。例如：12KV/3150A，我公司采用Ф80*8mm的紫銅管作為載流導體。其載流面積為1810平方毫米、壁厚為8mm、管芯直徑為Ф64mm,既能充分的滿足載流的需要，又能充分發揮出全絕緣屏蔽銅管母線機械強度高、散熱好、溫升低的特點。

2.原材料材質規范

1)、載流導體采用含銅量為≥99.9%的紫銅。并且在設計、生產過程當中，根據工程現場的條件，在需要彎管的地方，采用韌性更好的半硬態紫銅管。而需要大跨度的地方，則采用機械強度更好的硬態紫銅管。這是我們公司根據多年的研發、生產經驗，使用的一套獨特的選材方法。

2)、主絕緣材料采用目前國際先進的日本大金原材料的F4聚四氟乙烯。因此本公司生產的全絕緣屏蔽銅管母線，在絕緣性能上更加的優越。

3.zhuanli支持

1)、管型母線中間連接裝置（已申請zhuanli）

目前管型母線橋中間連接方式，多采用內嵌式導電管，在一端需要連接的管型母線橋圓周邊進行單邊或雙邊開口，再用螺栓緊固。

而本公司采用的管型母線中間連接裝置，主要由一條特定長度的圓周邊全單邊開口件導電管及一條圓周邊全單邊開口件不銹鋼管組成。

安裝時將需要連接的管型母線橋分別均勻地插入開口件導電管的兩端，再用開口件不銹鋼管套住已經插入了管型母線橋的開口件導電管。然后用夾具均勻施力，將開口件的導電管及不銹鋼管夾緊，直到全單邊開口的導電管與里面夾住的管型母線橋嚴密緊合。最后再用電焊把外面的全單邊開口件不銹鋼管的開口縫隙焊好。此方法主要是根據抱箍的均勻受力的物理機械原理。為解決管型母線橋在運行過程中由于中間連接部分連接不緊密、導電接觸面小。而導致的發熱的問題。使用過程中方便安裝，減少工程安裝時間，及時滿足電力系統的送電計劃。

2)、一種可調性活動金具裝置（已申請zhuanli）

現有管型母線廠家的多采用的金具其下面與托架連接的方式為固定的螺栓連接。其活動間隙小，不防震，可操作性小，不便于現場的安裝。并且不能夠有效地防止管型母線橋熱脹冷縮帶來的擠壓。

本公司采用的可調性活動金具裝置，主要由帶滑動槽的鋁鑄造金具及帶滑動槽的金具底座組成。主要能解決安裝過程中的調試?yán)щy，并增強金具的位置的可調性、管型母線橋的整體抗震能力，以及有效地防止管型母線橋熱脹冷縮帶來的擠壓。
